Diagrammscheiben 100 km/h; 3300 U/min Automatik

12,92  zzgl. MwSt.

Zzgl. 19% MwSt.
zzgl. Versand
Lieferzeit: ca. 2-3 Werktage

1 Päckchen enthält 100 St. Diagrammscheiben

Kategorien: , , Artikelnummer: 100 402 Schlagwort:

Beschreibung

Informationen zu den EU-Zulassungs-Nummern finden Sie hier.



Die hochwertigen Original HAUG® Diagrammscheiben werden seit 1935 in Deutschland produziert.

Die richtige Diagrammscheibe für Ihren Tachographen auswählen!

Nachdem Sie den Geschwindigkeitsbereich und den Drehzahlbereich (z.T. ohne Drehzahlaufschrieb) festgestellt haben, müssen Sie nur noch die Genehmigungsnummern der Diagrammscheibe und des Tachographen vergleichen. Sind dort die identischen Nummern angegeben, können Sie diese Diagrammscheibe entsprechend dem Geschwindigkeits- und Drehzahlbereich verwenden.

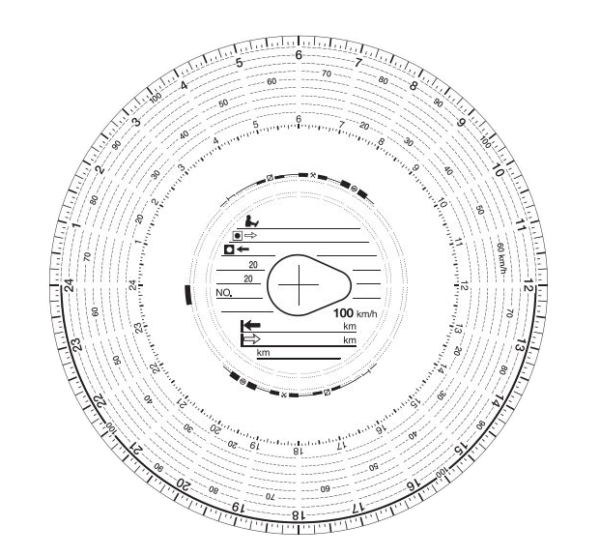

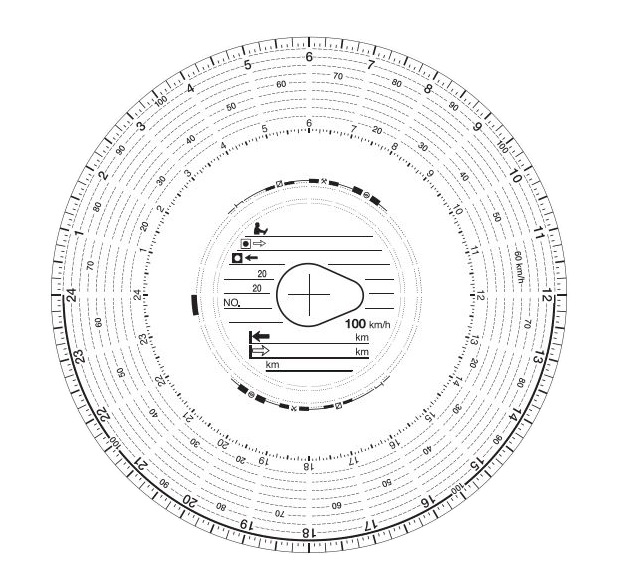

Die Vorderseite der Diagrammscheibe

(1) Geschwindigkeitsaufzeichnung
(2) Felder der Tätigkeiten
(3) Zentrum (siehe separate Abbildungen)
(4) Aufzeichnung der zurückgelegten Wegstrecke
(5) 0.00h Markierung für elektronische Aufzeichnung
(6) Hinweis für Zeitgruppenunterscheidung
(7) Zeitskalen

(2a) Lenkzeit
(2b) Verfügungszeit
(2c) Pause
(2d) Arbeitszeit

Diagrammscheibenzentrum:

Am Anfang der Fahrt sind folgende Angaben auszufüllen:

(1) Name des Fahrers
(2) Ort, an dem die Diagrammscheibe in den Tachograph eingelegt wird
(3) Datum Arbeitsbeginn (obere Zeile)
(4) Amtliches Kennzeichen des Fahrzeuges
(5) Kilometerstand am Anfang der ersten Fahrt

Am Ende der Fahrt sind folgende Angaben auszufüllen:

(6) Ort, an dem die Diagrammscheibe entnommen wird
(7) Datum Arbeitsende (untere Zeile)
(8) Kilometerstand am Ende der Fahrt (Pfeil nach links)
(9) Summe der gefahrenen Kilometer

Die Rückseite der Diagrammscheibe

Im Zentrum der Rückseite können bis zu 3 Fahrzeugwechsel eingetragen werden

(1) Schreibfelder für handschriftliche Eintragungen der Tätigkeiten innerhalb 24 Stunden
(2) Zentrum – bei Fahrzeugwechsel vom Fahrer handschriftlich auszufüllen (siehe Abbildung unten)
(3) EU-Bauartgenehmigung für die Diagrammscheibe
(4) Obere Grenze des Geschwindigkeitsmessbereiches in km/h
(5) Auflistung der Tachographen mit EU- sowie Nicht-EU-Bauartgenehmigungen
(6) Diagrammscheiben-Typennummer
(7) Firmenzeichen

Bei Fahrzeugwechsel sind folgende Angaben auszufüllen:

(3a) Uhrzeit des Fahrzeugwechsels
(3b) Amtliches Kennzeichen des neuen Fahrzeuges
(3c) Kilometerstand der Fahrzeuge bei Ankunft
(3d) Kilometerstand der Fahrzeuge bei Abfahrt
(3e) Summe der gefahrenen Kilometer

Zusätzliche Information

Lieferumfang

1 Päckchen enthält 100 St. Diagrammscheiben
